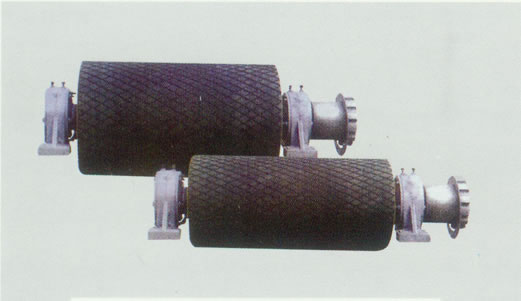

傳動滾筒是帶式輸送機傳遞動力的主要部件，其驅動帶式輸送機的方式有單滾筒、雙滾筒及多滾筒之分。單滾筒多用于功率不太大的輸送機上，如煤礦地面運輸及選煤廠等處。井下帶式輸送機一般均采用雙滾筒，以使輸送機結構緊湊。
傳動滾筒從制作材料上來分有鋼板卷制焊接、鑄鋼及鑄鐵3種。從結構型式上來分有裝配輻板式、輻條式、整體輻板式3種。另外，滾筒表面也有光面、包膠、鑄膠等型式；其中，以鋼板焊接裝配輻板式鑄膠滾筒應用最為廣泛。
最小傳動滾筒直徑D的選取：
D=c*d ，mm
式中 d——芯層厚度或鋼繩直徑，mm
c——系數，棉織物取80，尼龍取90，聚酯取108，鋼繩芯取145.
|
